Torustike tähistamine

Torustike tähistamise kleebised eesti ja soome juhiste alusel. Lisaks ammoniaagi (NH3) torustiku kleebised ANSI ja IIAR järgi.


torukleebise suurus valitakse vastavalt toru läbimõõdule


Kleebiste pikkused (koos mõlema poolse suunava noolega) 150 mm, 200mm, 284mm ja 402mm.
Sobiv kleebise suurus vastavalt toru läbimõõdule:
kuni 25mm läbimõõduga torudele kleebis pikkusega 150mm;
25-57mm kleebis pikkusega 200mm;
40-83mm kleebis pikkusega 284mm;
83-115mm kleebis pikkusega 402mm.

Torukleebise värvikood annab teada sees voolava segu keemilistest omadustest. Värvikoodid vastavad sotsiaalministri määrus 30.11.1999 nr 75 hetkel kehtiv redaktsioon 01.06.2015 “Ohumärguannete kasutamise nõuded töökohas” § 10.
Mahutite ja torustike märgistus, mis omakorda lähtub Nõukogu direktiiv 92/58/EMÜ töökohas kasutatavate ohutus- ja/või tervisekaitsemärkide miinimumnõuete kohta (EÜT L 245, 26.08.1992, lk 23–42), mida on muudetud Euroopa Parlamendi ja nõukogu direktiiviga 2014/27/EL (ELT L 65, 05.03.2014, lk 1–7).

Täpne nimetus tellimisel juhul kui üldnimetus ei sobi. Torukleebistele võimalik lisada puna-musta sümboliga kemikaalide ohupiktogramme (link ohupiktogrammidele)

300 torukleebis VESI 304 Mittepõlev gaas (täpne nimetus tellimisel) 303 Põlev gaas (täpne nimetus tellimisel)
302 torukleebis ÕHK 306 Leelised (täpne nimetus tellimisel) 308 Mittepõlev vedelik (täpne nimetus tellimisel)
309 torukleebis HAPNIK 301 torukleebis AUR 305 torukleebis HAPE
307 Põlev vedelik (täpne nimetus tellimisel)

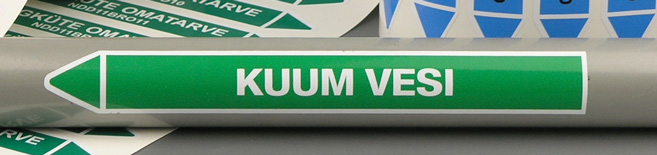

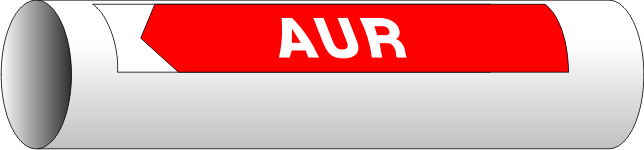

Voolusuuna nooled kasutamiseks koos kleebisega millel on nimetus.





307-0 Voolusuunakleebised VESI 372-4 Voolusuunakleebised MITTEPÕLEV GAAS / VEDELIK 372-03 Voolusuunakleebised PÕLEV GAAS
372-2 Voolusuunakleebised ÕHK 372-6 Voolusuunakleebised LEELISED 372-9 Voolusuunakleebised HAPNIK
372-1 Voolusuunakleebised AUR 372-5 Voolusuunakleebised HAPPED 372-7 Voolusuunakleebised PÕLEV VEDELIK

Lihtsustatud torukleebised:

Soome standard SFS3701:1995.

Soome standardi suurused. Soome standardis võib osaliselt tunnusvärvid erineda, vaata täpselt standardist järgi (www).

Kleebise üldpikkus koos kahe noole otsaga (l) 160mm 250mm 400mm 630mm
Kleebise kõrgus (b) 25mm 40mm 63mm 100mm
Noole otsa pikkus (a) 16mm 25mm 40mm 63mm
Tekstis suurus (h) 10mm 16mm 25mm 40mm
Minimaalne vaba ala (c) 4mm 6mm 10mm 16mm
Minimaalne teksti ala (e) 120mm 188mm 300mm 472mm




Maagaasi tähistamine


Maagaasi kleebis 200×100 mm

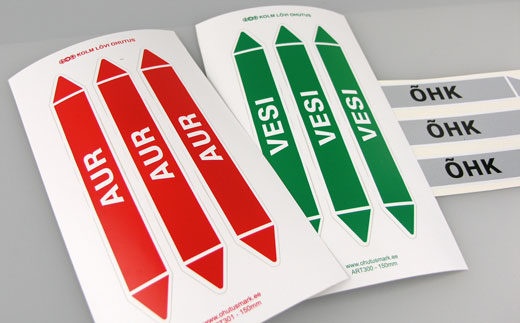

Fotol torustiku tähistamise kleebised 150x21mm – kolmekaupa lehel koos.

On-line tellimine siit.

Enam levinud torukleebiste mõõtmed: 150x21mm, 200x28mm, 284x37mm, 402x58mm.

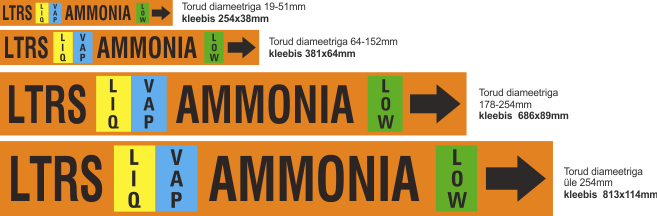

Ammoniaagi (NH3) torustik ANSI ja IIAR standard / juhised.

Kleebiste täpsed tehnilised parameetrid kliendilt – kleebised valmistatakse tellimise peale.

Ammoniaagi torustiku kleebiste suurus valitakse vastavalt toru diameetrile.

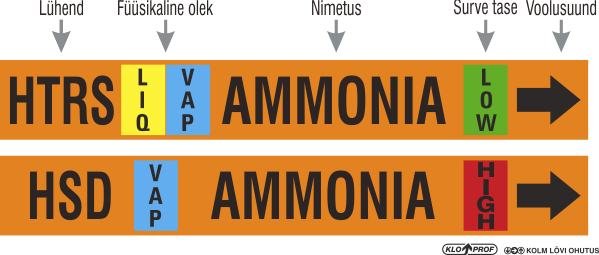

Esimene osa on lühendi ala (näiteks BD,BS, CD, DC, ES, EQ, FG, HPL, HSD, HSS, HTRL, HTRS, HTS, HG, HGD, IPL, LD, LIC, LT, LSD, LSS,LTL, LTRL, LTRS, LTS, MTRL, MTRS, MTS, OD, PO, PRG, RV, SCL, TSR, TSS, TSV), siis füüsiline olek (LIQ, VAP), nimetus, survetase (HIGH, LOW) ja voolu suunanool.
